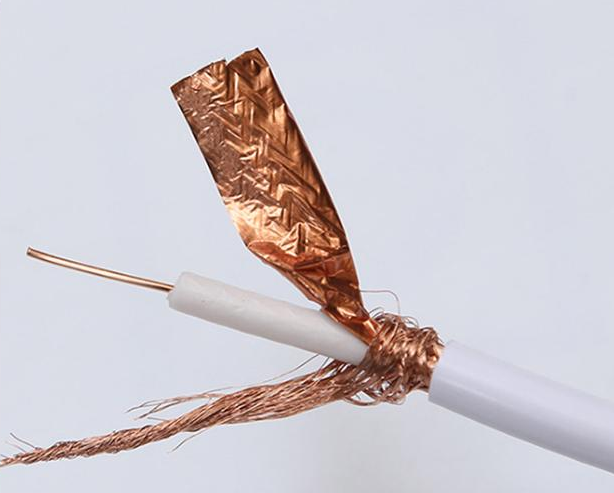

1. 絕緣層物理特性不同：syv是100%聚乙烯填充，介電常數ε=2.2-2.4左右；而sywv也是聚乙烯填充，但充有80%的氮氣氣泡，聚乙烯只含有20%，宏觀平均介電常數ε=1.4左右；ε=εǎ?jε",其中，ε"為損耗項，空氣的ε"基本為“0”，這一工藝成就于90年代，它有效降低了同軸電纜的介電損耗；
2. 芯線直徑不同：以75-5為例，由于-5電纜結構標準規定，絕緣層外徑（即屏蔽層內徑）是4.8mm,不能改變，為了保證75歐姆的特性阻抗，而特性阻抗只與內外導體直徑比和絕緣層的介電常數ε大小有關，ε大芯線細，ε小芯線粗，芯線直徑：syv是0.78-0.8mm, sywv是1.0mm; 芯線結構形式都可以是單股或多股；這一區別，導致了芯線電阻的不同。如實測天成、愛普syv75-5電纜，1000米芯線直流電阻39Ω，典型sywv75-5電纜, 1000米芯線直流電阻19-20Ω;
3. 上述兩項根本區別，決定了兩種電纜的傳輸特性——傳輸衰減不同，syv電纜是***早期的同軸電纜，在幾十上百年時間里一直用它傳輸，包括傳輸射頻信號；但后來當sywv出現后，射頻以上波段就很少應用syv了。因為高頻衰減差別太大了；慢慢的syv就基本上主要用在監控視頻傳輸上了，也就把這種射頻電纜的 “元老”，改稱為“視頻電纜”了。但這******等于說：syv“視頻電纜”的視頻傳輸特性比sywv好，實際剛好相反，sywv的視頻傳輸特性也全面優于syv電纜。這方面的誤解很普遍，且我國南方比北方的誤解要嚴重，認為傳輸視頻信號， “須***用視頻電纜”。實測1000米電纜視頻傳輸性能，sywv75-5/64編電纜：0.5m—5.15db,6m—19.12db;國標優質syv75-5/96編電纜：0.5m—6.43db,6m—21.76db（相同編網結構電纜衰減比發泡電纜大3db——即大1.4倍以上），有一個還挺有名的廠家產品，syv75-5/128編電纜，6m—25.22db，衰減比發泡電纜大6db以上——即大2倍多）；
4. 關于高編電纜，一般指96-128編以上的電纜。高編電纜明顯特點是：屏蔽層的直流電阻小，200khz以下的低頻衰減少，對抑制低頻干擾有利，實測表明，200khz-6mhz頻率，由于“趨膚效應”，128編和64編衰減一樣。（高頻電流只在芯線外表面，屏蔽層內表面層流動）。從頻率失真（高低頻衰減差異）看，高編電纜反而嚴重。頻率失真直接影響就是視頻信號的各種頻率成分的正常比例失真，直接影響到圖像失真；http://www.qcbxwp.cn/
5. 銅包鋼芯線：這是sywv電纜的一種，用于有線電視46mhz以上的射頻傳輸，由于“趨膚效應”，電流只在鋼絲外面的銅皮里流動，衰減特性和純銅芯線一樣，可抗拉強度卻遠高于銅線；但這種電纜用于視頻傳輸不行，0-200khz低頻衰減太大；http://www.qcbxwp.cn/
6. sywv電纜視頻射頻傳輸特性都優異，而且由于有巨大的有線電視市場的支撐，產量很大，價格也有優勢；
7. 關于視頻線和射頻線的問題，既有誤解，也有誤導，論壇里的激烈爭論就是例證。但大家都應該尊重實踐：用1000米75-5電纜，傳輸一個彩色攝像機的信號，末端送給監視器，監視器環路輸出給示波器，測量“色同步頭” 的幅度，原信號是0.3v,進行比較，電纜越長，兩種差別越大，越容易比較。
