產品描述

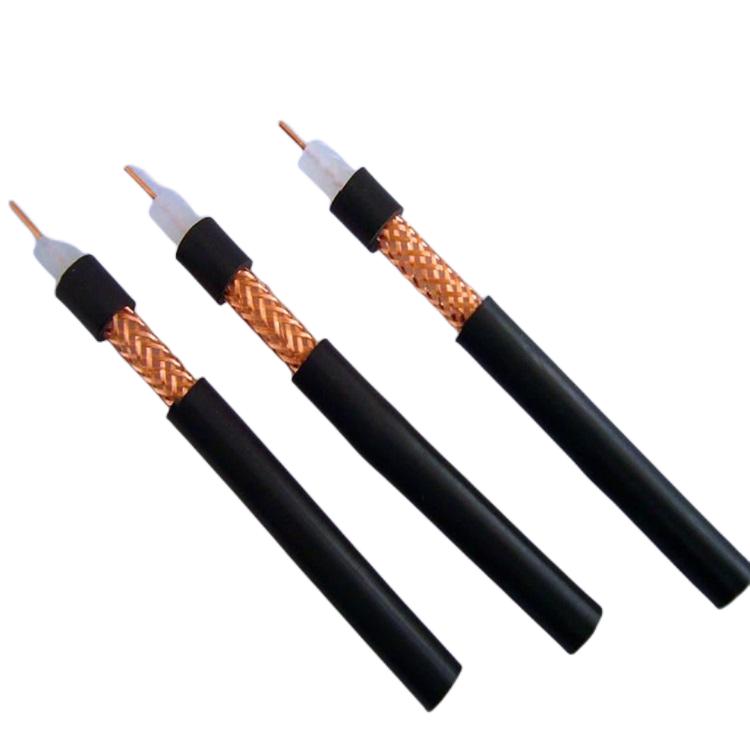

聚四氟乙烯絕緣聚氯乙烯護套射頻電纜SFV-50
一、產品用途及特點
本產品具有體積小、抗化學腐蝕、耐潮濕、耐酸堿油及其他溶劑的侵蝕、衰減小、阻抗穩定等優良特性，主要應用于航空、航天、兵器、船舶等通訊領域高頻信號的傳輸。
產品詳情
二、產品標準：聚四氟乙烯絕緣聚氯乙烯護套射頻電纜SFV執行GB/T 17737.1-2013
三、產品型號
SFV-50-X-X
四、使用特性
***低工作環境溫度：-40℃；
***高工作環境溫度：+70℃；
相對濕度：溫度為+40℃時不超過98%；
***小彎曲半徑：3.5D；
截止頻率：20GHz。
產品參數
五、主要技術指標
電纜型號 | 內導體根數/直徑mm | 絕緣標稱外徑mm | 外導體外徑≤mm | 電纜外徑≤mm | 標稱特性阻抗Ω | 試驗電壓kV |
SFV-50-1 | 7/0.10 | 0.81 | 1.45 | 2.0 | 50 | 1.2 |
SFV-50-1.5-1 | 7/0.18 | 1.55 | 2.20 | 3.0 | 50 | 2.0 |
SFV-50-2-1 | 1/0.73 | 2.23 | 2.80 | 3.8 | 50 | 3.0 |
SFV-50-3-1 | 1/0.93 | 2.97 | 3.90 | 5.3 | 50 | 4.2 |
注：可根據用戶要求生產其他特性阻抗的射頻電纜，可根據用戶要求測試電纜任一頻點的衰減。
