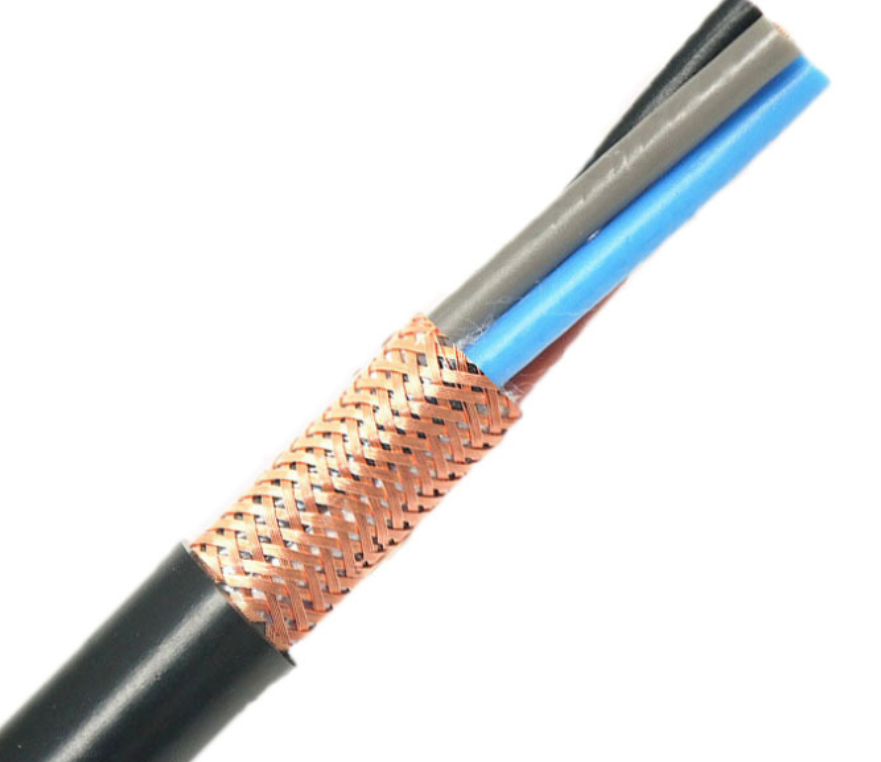

?阻燃聚氯乙烯絕緣和護套控制電纜ZR-KVV ZR-KVVP
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述
執行標準阻燃聚氯乙烯絕緣和護套控制電纜ZR-KVV ZR-KVVP執行GB9330-1988
用途
聚氯乙烯絕緣和護套控制電纜ZR-KVV ZR-KVVP使用交流額定電壓450/750V及以下控制、監控回路及保護線路等場合。
使用條件
1、 額定電壓U0/U為450/750V；
2、 電纜導體的長期允許工作溫度為70℃；
3、 電纜的敷設溫度應不低于0℃，推薦的允許彎曲半徑：
無鎧裝層的電纜，應不小于電纜外徑的6倍。
有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍；
有屏蔽層結構的軟電纜，應不小于電纜外徑的6倍。
型號、名稱及使用范圍
型 號 | 名 稱 | 主要使用范圍 |
KVV | 銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜 | 敷設在室內、電纜溝、管道等無屏蔽要求的固定場合 |
KVVP | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽控制電纜 | 敷設在室內、電纜溝、管道等要求屏蔽的固定場合 |
KVVP2 | 銅 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜 | |
KVVP22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲屏蔽鋼帶鎧裝 | 敷設在室內、電纜溝、管道、直埋等承受較大機械外力的固定場合 |
KVVP2-22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜 | |
KVVR | 銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜 | 敷設在室內移動要求柔軟屏蔽等場合 |
KVVRP | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽控制軟電纜 | |
ZR-KVVRP | 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制軟電纜 | |
ZR-KVV | 銅芯聚氯乙烯絕緣聚氯乙烯護套阻燃控制電纜 | 敷設在有阻燃要求的室內、電纜溝、管道等固定場合 |
ZR-KVVP2 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽阻燃控制電纜 | |
ZR-KVV22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝阻燃控制電纜 | 敷役在有阻燃要求的室內、電纜溝、管道、直埋等能承受較大機械外力的固定場合 |
ZR-KVVP2-22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝阻燃控制電纜 | |
ZR-KVVR | 銅芯聚氯乙烯絕緣聚氯乙烯護套阻燃控制軟電纜 | 敷設在有阻燃要求的室內可移動柔軟等場合 |
NH-KVV | 銅芯聚氯乙烯絕緣聚氯乙烯護套耐火控制電纜 | 敷設在有耐火要求的場合 |
NH-KVV22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝耐火控制電纜 | |
NH-KVVP2 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽耐火控制電纜 | |
NH-KVVP2-22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝耐火控制電纜 |
產品規格
型號 | 額定 電壓 | 導體標稱截面mm2 | |||||||
0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | 10 | ||
KVV KVVP KVVP2 KVV22 KVVP2-22 KVV32 KVVR KVVRP | 450/750 | - | 2～61 | 2～41 | 2～10 | ||||
- | 4～61 | 4～14 | 4～10 | ||||||
- | 7～61 | 4～14 | 4～10 | ||||||
- | 10～61 | 7～61 | 4～14 | 4～10 | |||||
- | 4～61 | - | - | ||||||
4～61 | 4～48 | - | - | ||||||
注:阻燃耐火類電纜同上.
絕緣線芯識別
1、 用顏色識別：5芯及以下電纜的絕緣線芯采用顏色標志時，其優先選用的顏色和色序為：
兩芯電纜：無優先選用顏色；
三芯電纜：綠/黃雙色、淺藍色、棕色；或淺藍色、黑色、棕色；
四芯電纜：綠/黃雙色、淺藍色、黑色、棕色；或淺藍色、黑色、棕色；黑色或棕色；
五芯電纜：綠/黃雙色、淺藍色、黑色、棕色、黑色或棕色；淺藍色、黑色、棕色；黑色或棕色、黑色或棕色；
2、 用數字識別：同內層到外層從1開始按自然數序順時針方向排列，數字標志顏色應與絕緣顏色有明顯的不同，優先選用顏色絕緣為黑色，數字為白字。
