控制電纜KYJV22 ZR-KYJV22
交聯乙烯絕緣聚氯乙烯護套控制電纜說明:產品標準：參照GB9330、GB/T12706、IEC60332等標準。1、用途：本產品適用于交流額定電壓0.6/1kV及以下的配電裝置中電器、儀表的接線之用，
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述

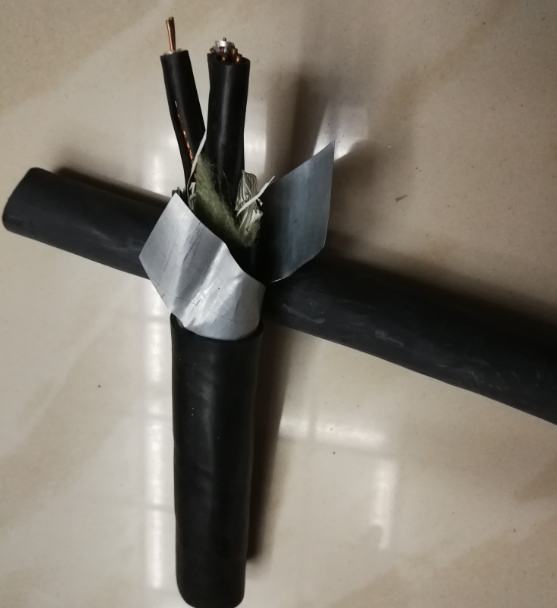

控制電纜KYJV22 ZR-KYJV22
說明:
產品標準：控制電纜KYJV22 ZR-KYJV22參照GB9330、IEC60332等標準。
1、用途：
控制電纜KYJV22 ZR-KYJV22適用于交流額定電壓0.6/1kV及以下的配電裝置中電器、儀表的接線之用，亦可用于發電廠、變電所、石化等企業的遠距離操作的控制回路，作為各類電器儀表及自動化裝置之間的連接線，起著傳輸各種電能的作用，使整個電氣系統安全、可靠的運行。
2：控制電纜KYJV22 ZR-KYJV22使用條件：
(1)、電纜導體的長期工作溫度為90℃，短路時（***長持續時間不超過5S）電纜導體的***高溫度不超過250℃。
(2)、敷設電纜時的環境溫度不低于0℃。
(3)、敷設安裝電纜時的***小彎曲半徑：應不小于電纜外徑的6倍。
3、型號、名稱、使用范圍：見表1
表1
| 型 號 | 名 稱 | 使用范圍 |
KYJV ZR-KYJV | 銅芯交聯乙烯絕緣聚氯乙烯護套（阻燃）控制電纜 | 敷設在室內、電纜溝、管道等固定場合 |
KYJVP ZR-KYJVP | 銅芯交聯乙烯絕緣聚氯乙烯護套編織屏蔽（阻燃）控制電纜 | 敷設在室內、電纜溝、管道等要求屏蔽的固定場合 |
KYJVP2 ZR-KYJVP2 | 銅芯交聯乙烯絕緣聚氯乙烯護套銅帶屏蔽（阻燃）控制電纜 | 敷設在室內、電纜溝、管道等要求屏蔽的固定場合 |
KYJV22 ZR-KYJV22 | 銅芯交聯乙烯絕緣聚氯乙烯護套鋼帶鎧裝（阻燃）控制電纜 | 敷設在室內、電纜溝、管道、直埋等能承受較大機械外力固定場合 |
4、規格：見表2
表2
型號及芯數 標稱截面mm2 | KYJV,ZR-KYJV | KYJVP,ZR-KYJVP | KYJVP2,ZR-KYJVP2 | KYJV22,ZR-KYJV22 |
| 0.75 | 2～61 | 2～61 | 4～61 | 7～61 |
| 1.0 | ||||
| 1.5 | ||||
| 2.5 | 4～61 | |||
| 4 | 2～14 | 2～14 | 4～14 | 4～14 |
| 6 | ||||
| 10 | 2～10 | 2～10 | 4～10 | 4～10 |
5、技術要求
(1)、導體結構及導體直流電阻：見表3
表3
| 導體標稱截面mm2 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | 10 |
| 20℃導體直流電阻不大于Ω/km | 24.5 | 18.1 | 12.2 | 7.41 | 4.61 | 3.08 | 1.83 |
(2)、電纜絕緣電阻90℃時不小于1.5MΩ·km。
(3)、成品電纜能經受交流50HZ、3500V、5min的耐壓試驗，不擊穿。
(4)、交聯聚乙烯絕緣控制電纜的耐熱性、耐寒性、耐化學性、絕緣電阻和使用壽命遠優于聚氯乙烯絕緣控制電纜。
6、產品規格及其電纜計算外徑、單位長度計算重量：見表4
7、交貨要求：
(1)、電纜制造長度用不小于100m，允許長度不小于20m的短段電纜交貨，其數量不超過交貨總長度的10%，計量誤差為±0.5%；(2)、根據雙方協議，允許任何長度的電纜交貨。
