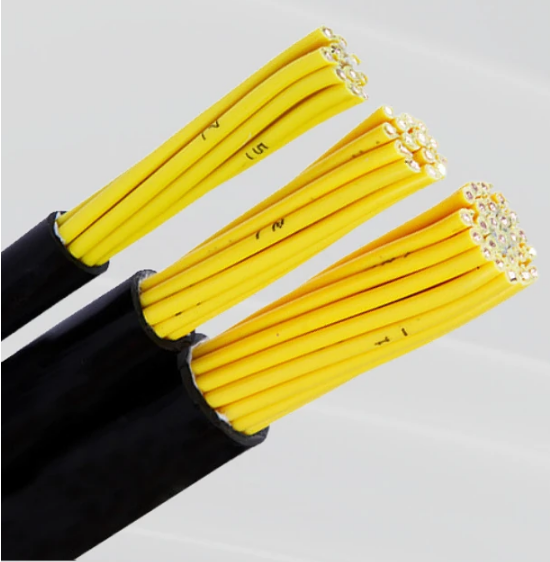

塑料絕緣控制電纜KVV KYJV
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述
塑料絕緣控制電纜KVV KYJ
執行標準：GB/T9330-2008
塑料絕緣控制電纜KVV KYJ適用范圍
塑料絕緣控制電纜KVV KYJ適用于交流電壓450/750V及以下控制監控回路及保護線路等場合使用的控制電纜。
阻燃控制電纜主要特點是不易著火或著火后火焰蔓延較慢并能控制在一定范圍內，它可避免電線電纜著火燃燒而造成的重大災害，減小損失。按電纜的阻燃水平，阻燃電纜分為A類、B類、C類三級，其中A類阻燃性能***優。
低煙低鹵阻燃控制電纜除保持阻燃控制電纜的一般特性和電氣性能外，還具有燃燒時發煙量少，氯化氫氣體釋放量小和低腐蝕性的特點。
低煙無鹵阻燃控制電纜除了能滿足阻燃電纜的使用要求外，還具有無鹵酸氣體釋出、發煙量少、產生腐蝕性氣體較少、阻燃性能好的特點。
耐火控制電纜適用于易燃環境和防火要求較高的場所信號控制線路中。
塑料絕緣控制電纜KVV KYJ使用特性：
1、額定電壓U0/U為450/750V。
2、電纜導體的長期允許工作溫度：
聚氯乙烯（PVC）絕緣電纜為70℃、90℃、105℃（根據型號后的耐溫等級而定）；
低煙無鹵阻燃型電纜為90℃。
3、電纜的敷設溫度應不低于0℃，低于***低允許溫度時應預先加熱。
4、推薦的允許彎曲半徑：
無鎧裝層的電纜，應不小于電纜外徑的6倍；
有鎧裝或鋼帶屏蔽結構的電纜，應不小于電纜外徑的12倍；
有屏蔽層結構的軟電纜，應不小于電纜外徑的6倍。
5、電纜的阻燃和耐火特性應滿足GB/T19666-2005：
阻燃電纜能經受GB/T18380(IEC60332）規定的燃燒試驗。
耐火電纜能經受GB/T19216（IEC60331）規定的耐火試驗。
6、電纜的燃燒特性：
低煙無鹵阻燃型耐火電纜燃燒時煙濃度應符合GB/T17650（IEC61034）規定，燃燒釋出氣體水溶液的PH值≥4.3，電導率≤10μs/m，符合GB/T17651（IEC60754-2）要求。
電纜名稱和型號
型號
| 名稱
|
KVV | 銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜
|
KVVP | 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制電纜
|
KVVP2 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜
|
KVVP3 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽控制電纜
|
KVV22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜
|
KVV32 | 銅芯聚氯乙烯絕緣聚氯乙烯護套細鋼絲鎧裝控制電纜
|
KVVR | 銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜
|
KVVRP | 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制軟電纜
|
KVVP2-22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜
|
KYJV | 銅芯交聯聚乙烯絕緣聚氯乙烯護套控制電纜
|
KYJVP | 銅芯交聯聚乙烯絕緣聚氯乙烯護套編織屏蔽控制電纜
|
KYJVP2 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜
|
KYJVP3 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽控制電纜
|
KYJV22 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜
|
KYJVP2-22 | 銅芯交聯聚乙烯絕緣聚氯乙烯護銅帶屏蔽鋼帶鎧裝控制電纜
|
KYJV32 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套細鋼絲鎧裝控制電纜 C |
KYJY | 銅芯交聯聚乙烯絕緣聚烯烴護套控制電纜
|
KYJYP | 銅芯交聯聚乙烯絕緣聚烯烴護套編織屏蔽控制電纜
|
KYJYP2 | 銅芯交聯聚乙烯絕緣聚烯烴護套銅帶屏蔽控制電纜
|
KYJYP3 | 銅芯交聯聚乙烯絕緣聚烯烴護套鋁塑復合帶屏蔽控制電纜
|
KYJY23 | 銅芯交聯聚乙烯絕緣聚烯烴護套鋼帶鎧裝控制電纜
|
KYJYP2-23 | 銅芯交聯聚乙烯絕緣聚烯烴護套銅帶屏蔽鋼帶鎧裝控制電纜
|
KYJY33 | 銅芯交聯聚乙烯絕緣聚烯烴護套細鋼絲鎧裝控制電纜
|
注：1、電纜需要阻燃材料時，根據阻燃等級在電纜型號前加ZA、ZB、ZC
2、電纜需要耐火特性時，在電纜型號前加N；電纜需要無鹵低煙時，在電纜型號前加WD。
型號說明
項目
| 代號
| 說明
|
系列代號 | K | 控制用 |
燃燒特性代號
| Z ZA ZB ZC D W N | 阻燃型 A級阻燃型 B級阻燃型 C級阻燃型 低煙型 無鹵型 耐火型 |
絕緣材料代號
| V YJ | 聚氯乙烯 交聯聚乙烯或交聯聚烯烴 |
屏蔽材料
| P P1 P2（PT） P3（PL） | 銅絲編織 鍍錫銅絲編織 銅帶（銅塑復合帶）繞包 鋁塑復合帶繞包 |
護套材料代號
| V Y F | 聚氯乙烯 聚乙烯或聚烯烴 彈性體 |
外護套材料代號
| 2 3 | 聚氯乙烯外護套 聚乙烯或聚烯烴外護套 |
鎧裝代號
| 2 3 | 雙層鋼帶鎧裝 細鋼絲鎧裝 |
導體種類
| 1 2 5 | 單股導體（可省略） 七股絞合導體 多股軟導體 |
例：交聯聚乙烯絕緣聚烯烴護套編織屏蔽阻燃無鹵低煙阻燃B類控制電纜：37芯 標稱截面1.5mm2；表示為：WDZB-KYJYP-37×1.5mm2
