產品描述

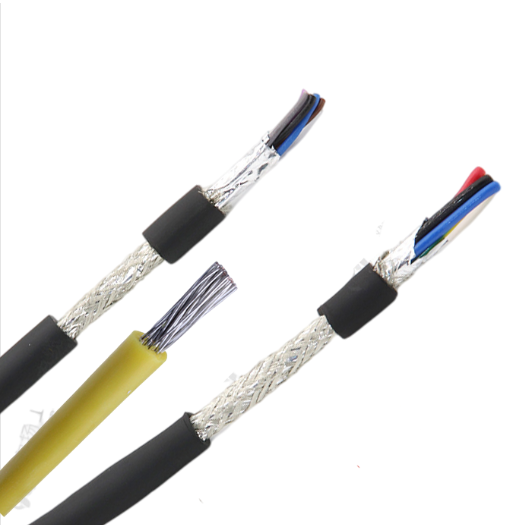

鍍銀鍍錫銅芯聚全氟乙丙烯絕緣高溫電線
一、產品用途及特點：鍍銀鍍錫銅芯聚全氟乙丙烯絕緣高溫電線適用于交流額定電壓600V及以下電器設備和儀器儀表連接用線以及航空航天飛行器布線等。
產品詳情
二、產品標準：鍍銀鍍錫銅芯聚全氟乙丙烯絕緣高溫電線執行企業標準
三、產品型號
型號 | 名稱 |
FF46-2 | 鍍銀銅芯FEP絕緣電線 |
FF46H3-2 | 鍍銀銅芯FEP絕緣FEP護套電線電纜 |
FF46P21-2 | 鍍銀銅芯FEP絕緣鍍銀圓銅線編織屏蔽電線電纜 |
FF46P31-2 | 鍍銀銅芯FEP絕緣鍍鎳圓銅線編織屏蔽電線電纜 |
FF46P21H3-2 | 鍍銀銅芯FEP絕緣鍍銀鍍錫圓銅線編織屏蔽FEP護套電線電纜 |
FF46P31H3-2 | 鍍銀銅芯FEP絕緣鍍鎳圓銅線編織屏蔽FEP護套電線電纜 |
FF46-1 | 鍍錫銅芯FEP絕緣電線 |
FF46H3-1 | 鍍錫銅芯FEP絕緣FEP護套電線電纜 |
FF46P11-1 | 鍍錫銅芯FEP絕緣鍍錫圓銅線編織屏蔽電線電纜 |
FF46P11H3-1 | 鍍錫銅芯FEP絕緣鍍錫圓銅線編織屏蔽FEP護套電線電纜 |
四、使用特性
工作溫度：鍍銀銅導體：-65℃～+200℃，鍍錫銅導體：-65℃～+150℃。
產品參數
五、主要技術指標
表1 FEP絕緣電線結構尺寸、直流電阻和重量
| 導體標稱截面mm2 | 導體結構根數/單線直徑mm | 成品電線外徑mm | 直流電阻≤Ω/km | 成品電線重量≤kg/km | |
| 鍍錫 | 鍍銀 | ||||
| 0.14 | 19/0.102 | 1.02±0.05 | 136 | 126 | 3.01 |
| 0.2 | 19/0.127 | 1.14±0.05 | 86.0 | 79.7 | 4.22 |
| 0.35 | 19/0.16 | 1.32±0.05 | 53.2 | 49.5 | 5.87 |
| 0.50 | 19/0.203 | 1.52±0.05 | 32.4 | 30.2 | 8.43 |
| 0.75 | 19/0.227 | 1.70±0.05 | 24.6 | 22.7 | 10.5 |
| 1 | 19/0.254 | 1.80±0.05 | 20.4 | 19.0 | 12.5 |
| 1.2 | 19/0.287 | 2.00±0.08 | 15.8 | 14.8 | 16.1 |
| 1.5 | 19/0.32 | 2.25±0.08 | 12.7 | 11.7 | 19.5 |
| 2 | 19/0.36 | 2.41±0.08 | 10.0 | 9.45 | 24.5 |
| 2.5 | 37/0.287 | 2.78±0.10 | 7.43 | 6.86 | 32.3 |
| 3 | 37/0.32 | 2.90±0.10 | 6.63 | 6.23 | 37.3 |
| 4 | 37/0.37 | 3.38±0.10 | 4.88 | 4.51 | 46.9 |
| 5 | 37/0.404 | 3.53±0.10 | 4.13 | 3.90 | 56.5 |
| 6 | 37/0.45 | 4.08±0.10 | 3.30 | 3.05 | 68.2 |
| 8 | 133/0.29 | 5.08±0.10 | 2.30 | 2.16 | 97.0 |
表2 FEP絕緣單芯屏蔽電纜結構尺寸和重量
| 導體標稱截面mm2 | 護套厚度≥mm | 屏蔽單線直徑mm | 成品電纜外徑≤mm | 成品電纜重量≤kg/km | |||
| 有屏蔽無護套型 | 有屏蔽有護套型 | 有屏蔽無護套型 | 有屏蔽有護套型 | ||||
| 1芯 | 0.14 | 0.18 | 0.10 | 1.52 | 2.24 | 6.99 | 11.7 |
| 0.2 | 0.18 | 0.10 | 1.64 | 2.36 | 8.57 | 13.6 | |
| 0.35 | 0.18 | 0.10 | 1.82 | 2.54 | 10.8 | 16.2 | |
| 0.5 | 0.18 | 0.10 | 2.02 | 2.74 | 13.9 | 19.9 | |
| 0.75 | 0.18 | 0.10 | 2.20 | 2.92 | 16.6 | 22.9 | |
| 1 | 0.18 | 0.10 | 2.30 | 3.03 | 18.9 | 25.5 | |
| 1.2 | 0.18 | 0.10 | 2.59 | 3.31 | 23.4 | 30.7 | |
| 1.5 | 0.18 | 0.10 | 2.78 | 3.50 | 27.3 | 35.2 | |
| 2 | 0.18 | 0.10 | 2.94 | 3.66 | 32.8 | 41.1 | |
| 2.5 | 0.18 | 0.10 | 3.33 | 4.05 | 41.8 | 51.0 | |
| 3 | 0.18 | 0.10 | 3.45 | 4.17 | 47.2 | 56.7 | |
| 4 | 0.25 | 0.10 | 3.93 | 4.95 | 58.3 | 73.9 | |
| 5 | 0.25 | 0.10 | 4.08 | 5.10 | 68.3 | 84.5 | |
| 6 | 0.25 | 0.10 | 4.63 | 5.65 | 81.7 | 99.8 | |
表3 FEP絕緣多芯電纜結構尺寸和重量
| 導體標稱截面mm2 | 護套厚度≥mm | 屏蔽單線直徑mm | 成品電纜外徑≤mm | 成品電線重量≤kg/km | |||||
| 無屏蔽有護套型 | 有屏蔽無護套型 | 有屏蔽有護套型 | 無屏蔽有護套型 | 有屏蔽無護套型 | 有屏蔽有護套型 | ||||
| 2芯 | 0.14 | 0.18 | 0.10 | 2.86 | 2.59 | 3.31 | 11.8 | 12.7 | 19.6 |
| 0.2 | 0.18 | 0.10 | 3.10 | 2.83 | 3.55 | 14.8 | 15.9 | 23.2 | |
| 0.35 | 0.18 | 0.10 | 3.46 | 3.19 | 3.91 | 19.0 | 20.2 | 28.4 | |
| 0.50 | 0.18 | 0.10 | 3.86 | 3.59 | 4.31 | 25.1 | 26.6 | 35.6 | |
| 0.75 | 0.25 | 0.10 | 4.52 | 3.95 | 4.97 | 34.3 | 31.8 | 46.3 | |
| 1 | 0.25 | 0.10 | 4.72 | 4.15 | 5.17 | 39.0 | 36.4 | 51.5 | |
| 1.2 | 0.25 | 0.10 | 5.30 | 4.7. | 5.75 | 48.2 | 45.3 | 62.3 | |
| 1.5 | 0.25 | 0.10 | 5.68 | 5.11 | 6.13 | 56.4 | 53.3 | 71.5 | |
| 2 | 0.25 | 0.10 | 6.00 | 5.43 | 6.45 | 67.6 | 64.4 | 83.6 | |
| 3芯 | 0.14 | 0.18 | 0.10 | 3.03 | 2.76 | 3.48 | 15.7 | 16.8 | 24.4 |
| 0.2 | 0.18 | 0.10 | 3.29 | 3.02 | 3.74 | 20.0 | 21.3 | 29.5 | |
| 0.35 | 0.18 | 0.10 | 3.68 | 3.41 | 4.13 | 26.0 | 27.5 | 36.7 | |
| 0.50 | 0.18 | 0.10 | 4.11 | 3.84 | 4.56 | 34.9 | 36.6 | 46.8 | |
| 0.75 | 0.25 | 0.10 | 4.80 | 4.23 | 5.25 | 46.7 | 44.1 | 60.4 | |
| 1 | 0.25 | 0.10 | 5.02 | 4.45 | 5.47 | 53.7 | 50.9 | 67.9 | |
| 1.2 | 0.25 | 0.10 | 5.64 | 5.07 | 6.09 | 66.9 | 63.7 | 83.0 | |
| 1.5 | 0.25 | 0.10 | 6.05 | 5.48 | 6.50 | 78.7 | 75.4 | 96.0 | |
| 2 | 0.25 | 0.10 | 6.40 | 5.83 | 6.85 | 9.2 | 91.7 | 114 | |
| 4芯 | 0.14 | 0.18 | 0.10 | 3.31 | 3.04 | 3.76 | 19.7 | 20.9 | 29.3 |
| 0.2 | 0.18 | 0.10 | .60 | 3.33 | 4.05 | 25.2 | 26.7 | 35.8 | |
| 0.35 | 0.18 | 0.10 | 4.04 | 3.77 | 4.49 | 33.0 | 34.7 | 44.9 | |
| 0.50 | 0.25 | 0.10 | 4.82 | 4.25 | 5.27 | 49.5 | 46.6 | 63.3 | |
| 0.75 | 0.25 | 0.10 | 5.26 | 4.69 | 5.71 | 59.4 | 56.4 | 74.6 | |
| 1 | 0.25 | 0.10 | 5.50 | 4.93 | 5.95 | 68.4 | 65.3 | 84.4 | |
| 1.2 | 0.25 | 0.10 | 6.20 | 5.63 | 6.65 | 85.6 | 82.1 | 104 | |
| 1.5 | 0.25 | 0.10 | 6.66 | 6.09 | 7.11 | 101 | 97.4 | 121 | |
| 2 | 0.25 | 0.10 | 7.05 | 6.48 | 7.50 | 123 | 119 | 143 | |
性能指標
| 項目名稱 | 技術指標 |
| 電纜編織屏蔽密度 | ≥85% |
| 電線絕緣電阻 | ≥1.5×103MΩ·km |
| 絕緣浸水電壓 | 2.2KV/1min不擊穿 |
| 電線冒煙 | （200±5）℃×15min，無冒煙現象 |
| 電線絕緣及電纜護套抗張強度： | 拉伸速度為50±5mm/min |
| A）電線絕緣 | ≥13.8N/mm2 |
| B)電纜護套 | ≥20.7N/mm2（H3型） |
| 電線絕緣及電纜護套斷裂伸長率： | 拉伸速度為50±5mm/min |
| A)電線絕緣 | ≥100% |
| B）電纜護套 | ≥200% |
