產品描述

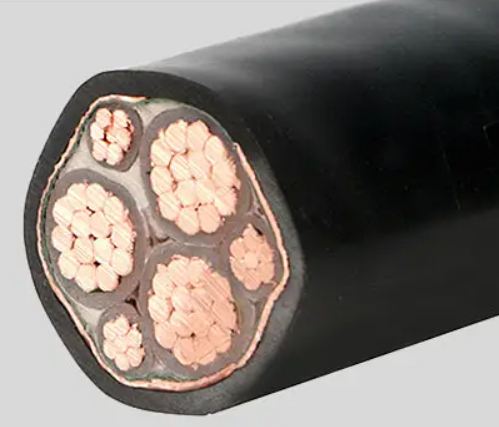

低煙無鹵變頻電纜WDZ-BPYJEP WDZ-BPYJEP2
低煙無鹵變頻電纜WDZ-BPYJEP WDZ-BPYJEP2適用于對屏蔽性能要求較嚴格的動力線路及輸配電線路，尤其適用于額定電壓0.6/1kv及以下的變頻控制傳動系統中作供電或連接電纜。隨著頻率制傳動技術的發展，對頻率變速傳動系統的要求越來越高，尤其是對采用快速切換的1IGB半導體現代變頻技術，盡管脈沖頻率高或更斷時間僅毫秒內，但它們對周圍環境產生電磁場。為保持就頻器正常工作不受電磁干擾，因此邊接變頻器與三相交流電機之間的電纜就要具有抗干擾性能、較低的有效電容及較低的傳輸阻抗。
注：變頻器電纜實際上是一種屏蔽型的電力電纜，不同之處為地線或均分成三等份放置于三主線芯間，或作成同心導體繞在三芯主線的外面均勻電場、改善電纜的電磁輻射水平。多用于大功率變頻器的供電及與變頻電機的邊接。
執行標準：煙無鹵變頻電纜WDZ-BPYJEP WDZ-BPYJEP2執行企業標準。
煙無鹵變頻電纜WDZ-BPYJEP WDZ-BPYJEP2應用范圍
由變頻器用供電電纜和頻率控制電機組成了傳動系統。它用于頻率控制傳動系統中作供電電纜或連接電纜。該系統的電纜尤其適用于鋼鐵、石油化工、電廠、造紙、紡織、金屬加工和食品加工的自動化生產線的輸送機、傳輸線以及各類壓力泵、鼓風機、集中空調等。
允許溫度及工作電壓
1、交聯聚乙烯絕緣變頻電纜允許導體連續工作***高溫度900C，短路時***高溫度2500C。
硅橡膠絕緣變頻電纜允許導體連續工作***高溫度1500C，短路時***高溫度2500C。
2、交聯型變頻電纜在運輸、儲存、輻射、搬運和作業時自由彎曲≥500C，固定敷設：≥00C。
硅橡膠絕緣變頻電纜在運輸、儲存、輻射、搬運和作業時自由彎曲≥-200C，固定敷設：≥-250C。
3、電纜彎曲半徑為電纜直徑的12倍，軟電纜為電纜直徑的6倍。
4、額定電壓為600/1000V，交流試驗電壓3500V。
產品特點
1、較低的有效電容。
2、具有屏蔽性能，高密度編織屏蔽及復合屏蔽設計使電纜具有良好的抗電磁干擾、電磁輻射的性能，有利于新型短路自動保護設備的應用。
3、較低且均勻的正（逆）序和零阻抗，與普通四芯電纜相比極大改善了供電品質：該電纜含有屏蔽層，以防止電磁干擾，傳輸阻抗RX是對屏蔽抗感應和電容耦合的有效性量度，低傳輸阻抗可提供良好的電磁相容性。
4、完全對稱的三芯設計，更好的電磁兼容性，比四芯電纜更好的性能。三根耐候耐溫樹脂絕緣線芯在縫隙處勻等距絞合，形成一種真正的同心結構。
5、****屏蔽了高次諧波電流分量對其他控制電路的干擾。
6、屏蔽層的截面設計與主線芯達到一定比例，可用作PE接地線芯。
7、電纜導體的***高工作溫度與絕緣材料相適應。
8、采用低煙無鹵阻燃護層，電纜在發生火災時具有發煙少，無有毒氣體等優點，使用更安全環保，也可以制造成耐火燃燒型，可用于危險區域。
9、試驗電壓：3.5kv/5min；脈沖雷擊電壓：正負10次，40kv不擊穿。
型號、名稱及適用場所
型 號 | 名 稱 | 適用場所 |
BPYJVP | 交聯聚乙烯絕緣氯乙烯護套銅絲編織屏蔽變頻器用電纜 | 有較高屏蔽要求的場所 |
BPYJVP2 | 交聯聚乙烯絕緣氯乙烯護套銅帶屏蔽變頻器用電纜 | |
BPYJVP3 | 交聯聚乙烯絕緣氯乙烯護套鋁塑復合帶屏蔽變頻器用電纜 | |
WDZ-BPYJEP | 交聯聚乙烯絕緣低煙無鹵阻燃護套銅絲編織屏蔽變頻器用電纜 | 有火災隱患和環保要求場所 |
WDZ-BPYJEP2 | 交聯聚乙烯絕緣低煙無鹵阻燃護套銅帶屏蔽變頻器用電纜 | |
WDZ-BPYJEPP2 | 交聯聚乙烯絕緣低煙無鹵阻燃護套銅絲編織銅帶繞包雙重屏蔽變頻器用電纜 | 有較高屏蔽要求的場所 |
BPGGPP2 | 硅橡膠絕緣硅橡膠護套銅絲編織銅帶繞包雙重屏蔽變頻器用電纜 | |
BPYJVPP2 | 交聯聚乙烯絕緣聚氯乙烯護套鋼絲編織銅帶繞包雙重屏蔽變頻器用電纜 | |
BPGGP | 硅橡膠絕緣和護套銅絲編織屏蔽變頻器用電纜 | 高溫且有較高屏蔽要求的場所 |
BPGGP2 | 硅橡膠絕緣和護套銅帶繞包屏蔽變頻器用電纜 | |
BPGVP | 硅橡膠絕緣聚乙烯護套銅絲編織屏蔽變頻器用電纜 | |
BPGVP2 | 硅橡膠絕緣聚氯乙護套銅帶繞包屏蔽變頻器用電纜 | |
BPYJVPR | 交聯聚乙烯絕緣及聚氯乙烯護套銅絲編織屏蔽變頻器用軟電纜 | 移動使用具有較高屏蔽要求的場所 |
BPGGPR | 硅橡膠絕緣及護套銅絲編織屏蔽變器用軟電纜 |
