產品描述

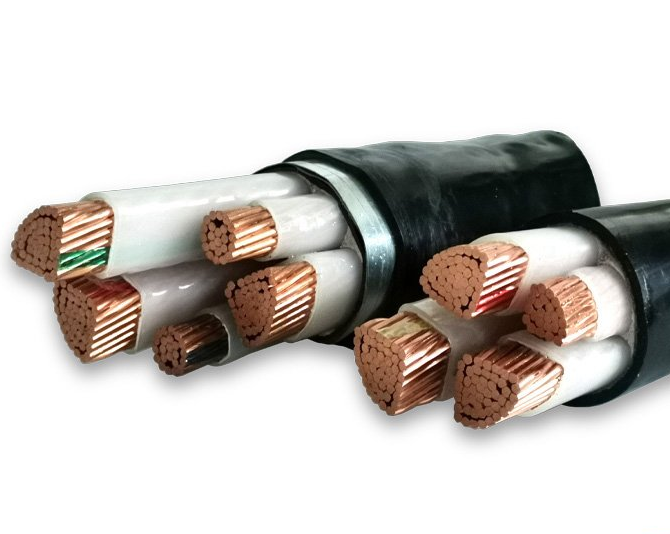

低煙無鹵電力電纜YJE YJE23
低煙無鹵電力電纜YJE YJE23按GB/T12706《額定電壓1kV～35kV擠出絕緣電力電纜及附件》、GB/T 18380-2001《電纜在火焰條件下的燃燒實驗》、GB/T17650《取自電纜或光纜的材料燃燒時釋出氣體的試驗方法》和GB/T17651《電纜或光纜在特定條件下燃燒的煙密度測定》標準生產，同時還可根據用戶需要按******電工委員會推薦標準IEC、英國標準、德國標準及美國標準生產。
低煙無鹵電力電纜YJE YJE23適用范圍
低煙無鹵電力電纜YJE YJE23適用于工頻額定電壓0.6/1kV～26/35kV輸配電線路作配送電能之用。
低煙無鹵電力電纜YJE YJE23使用特性
· 工頻額定電壓U0/U為0.6/1kV～26/35kV。
· 電纜導體的高允許工作溫度：90℃。
· 短路時（長時間不超過5s）電纜導體的高溫度不超過250℃。
· 電纜敷設時環境溫度應不低于0℃。
· 電纜彎曲直徑：三芯電纜不小于電纜外徑15倍；單芯電纜不小于電纜外徑20倍。
電纜額定電壓的選擇
· 電纜的額定電壓應適合于電纜系統的運行狀況，用U0/U（Um） kV表示。
U0－電纜設計用的導體對地或金屬屏蔽之間的額定工頻電壓；
U－電纜設計用的導體間的額定工頻電壓；
Um－設備可承受的“高系統電壓"的大值。
三相系統用電纜的U0值推薦如下表：
系統電壓(U) kV | 系統高電壓(Um) kV | 額定電壓(U0)* kV | |
A 和 B 類系統 | C 類系統 | ||
1 6 10 15 20 30 35 | 1.2 7.2 12 17.5 24 36 40.5 | 0.6 3.6 6 8.7 12 18 21 | 0.6 6 8.7 12 18 － 26 |
*：A類系統──該類系統任何一相導體與地和接地導體接觸時，能在1min內與系統分離
B類系統──該類系統可在單相接地故障短時運行，但在任何情況下長運行時間不超過8h，每年接地故障總持續時間不超過125h；
C類系統──不屬于A類、B類的系統。
低煙無鹵電力電纜的型號
型號 | 名 稱 | 適用范圍 |
YJE YJLE | 銅芯交聯聚乙烯絕緣無鹵低煙阻燃電力電纜 鋁芯交聯聚乙烯絕緣無鹵低煙阻燃電力電纜 | 適用于地鐵、核電站、高層建筑等對公共安全要求較高的場合 |
YJE23 YJLE23 | 銅芯交聯聚乙烯絕緣鋼帶鎧裝無鹵低煙阻燃電力電纜 鋁芯交聯聚乙烯絕緣鋼帶鎧裝無鹵低煙阻燃電力電纜
|
