產品描述

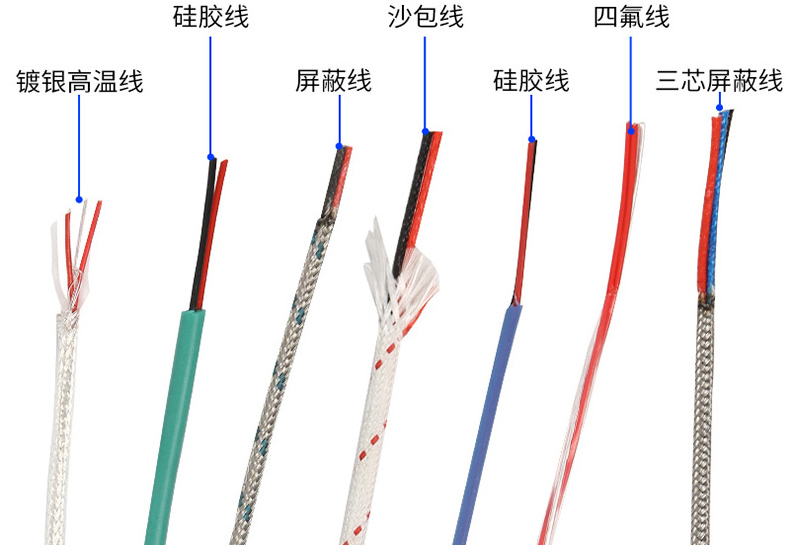

補償導線BC-BBRP-2*1.5
補償導線BC-BBRP-2*1.5適用于分度號為S、R、K、E、T、J、N型各種熱電偶與溫度顯示儀表之間的電氣連接，以提高測溫精度。
補償導線分為延長性與補償型。補償導線按熱電特性的允差不同分為精密級(符號S)和普通級（符號無）。
熱電偶補償導線產品使用特性：補償導線可以在-60～260℃環境下工作，是十分理想的自動化單元。已被廣泛用于石油、化工、冶金、電力等部門的自動化測溫儀表的單點或者多點連接。
產品標準: 補償導線BC-BBRP-2*1.5執行：GB/T4989-94[1]
使用特性: 使用溫度：耐熱級：-65~+200℃及-65~+260℃兩種；
普通級：-40~+70℃及-40~+105℃兩種；
***小彎曲半徑：補償導線：不小于導線外8倍；
補償電纜：有鎧裝時不小于電纜外徑的12倍，無鎧裝時不小于電纜外徑6倍
型號名稱
補償電纜
型 號 名 稱
KX-FF 氟塑料絕緣氟塑料護套普通級K分度熱電偶用補償電纜
KX-FPF 氟塑料絕緣氟塑料護套銅絲編織分屏蔽普通級K分度熱電偶用補償電纜
KX-FPFP 氟塑料絕緣氟塑料護套銅絲編織分屏蔽及總屏蔽普通級K分度熱電偶用補償電纜
KX-FFP 氟塑料絕緣氟塑料護套銅絲編織總屏蔽普通級K分度熱電偶用補償電纜
KXS-FF 氟塑料絕緣氟塑料護套精密級K分度熱電偶用補償電纜
KXS-FPF 氟塑料絕緣氟塑料護套銅絲編織分屏蔽精密級K分度熱電偶用補償電纜
KXS-FPFP 氟塑料絕緣氟塑料護套銅絲編織分屏蔽及總屏蔽精密級K分度熱電偶用補償電纜
KXS-FFP 氟塑料絕緣氟塑料護套銅絲編織總屏蔽精密級K分度熱電偶用補償電纜
KX-FP3F 氟塑料絕緣鋁/塑復合帶分屏蔽氟塑料護套普通級K分度熱電偶用補償電纜
KX-FP3FP3 氟塑料絕緣鋁/塑復合帶分屏蔽及總屏蔽氟塑料護套普通級K分度熱電偶用補償電纜
KX-FFP3 氟塑料絕緣氟塑料護套銅絲編織鋁/塑復合帶總屏蔽普通級K分度熱電偶用補償電纜
KXS-FP3F 氟塑料絕緣鋁/塑復合帶分屏蔽氟塑料護套精密級K分度熱電偶用補償電纜
KXS-FFP3 氟塑料絕緣及護套鋁/塑復合帶總屏蔽精密級K分度熱電偶用補償電纜
KXS-FP3FP3 氟塑料絕緣鋁/塑復合帶分屏蔽及總屏蔽氟塑料護套精密級K分度熱電偶用補償電纜
注：
1、其它型號補償電纜EX、SC、KC、NC、NX、BC、TX、JX，只需改寫型號的第一項，如EX-FF EX-FPF等。
2、對于銅帶屏蔽的電纜只需將型號中的P3改寫成P2即可，如KX-FP2F即是氟塑料絕緣銅帶繞包分屏蔽氟塑料護套普通級K分度熱電偶用補償電纜。
3、還有一些特制的聚四氟乙烯薄膜與玻璃絲復合絕緣及護套的高溫補償電纜，如：KXHF4
技術指標指標內容
型號 | 熱電偶 分度號 | 配用 熱電偶 | 補償導線合金絲 | 絕緣層著色 | ||
正極 | 負極 | 正極 | 負極 | |||
BC | B | 鉑銠30-鉑銠6 | 銅 | 銅 | 紅 | 灰 |
SC | S | 鉑銠10-鉑 | SPC（銅） | SNC(銅鎳0.6) | 紅 | 綠 |
RC | R | 鉑銠13-鉑 | RPC（銅） | RNC(銅鎳0.6) | 紅 | 綠 |
KCA | K | 鎳鉻-鎳硅 | KPCA（鐵） | KNCA((銅鎳22) | 紅 | 蘭 |
KCB | KPCB（銅） | KNCB(銅鎳40) | 紅 | 蘭 | ||
KX | KPX(鎳鉻10) | KNX(鎳硅3) | 紅 | 黑 | ||
NC | N | 鎳鉻硅-鎳硅 | NPC（鐵） | NNC(銅鎳18) | 紅 | 灰 |
NX | NPX（鎳鉻14硅） | NNX(鎳硅4) | 紅 | 灰 | ||
EX | E | 鎳硅-銅鎳 | EPX(鎳鉻10) | ENX(銅鎳45) | 紅 | 棕 |
JX | J | 鐵-銅鎳 | JPX（鐵） | JNX(銅鎳45) | 紅 | 紫 |
TX | T | 銅-銅鎳 | TPX（銅） | TNX(銅鎳45) | 紅 | 白 |
WC3/25 | WRe3-WRe25 | 鎢錸3-鎢錸25 | WPC3/25 | WNC3/25 | 紅 | 黃 |
WC5/26 | WRe5-WRe26 | 鎢錸5-鎢錸26 | WPC5/26 | WNC5/26 | 紅 | 橙 |
型號和名稱
補償導線型號按產品的品種劃分為：SC，KC，KX，EX，JX，TX。
其中：a)型號第一個字母與熱電偶的分度號相對應；
b)字母“X”表示延伸型補償導線(型別)
c)字母“C”表示補償型補償導線(型別)
注：SC型補償導線可配用R型分度號熱電偶。
使用分類 | 標志 | 允許等級及護層著色 | |
普通級 | 精密級 | ||
一般用 | G | B（黑色） | A（灰色） |
耐熱用 | H | B（黑色） | A（huang色） |
R多股軟線芯 | ||
絕緣層及護層 | 使用溫度 | |
材 料 | 符 號 | |
聚氯乙烯 | PVC | -25～105℃ |
聚四氟乙丙烯 | FEP | -60～205℃ |
可溶性聚四氟乙烯 | PFA | -60～260℃ |
