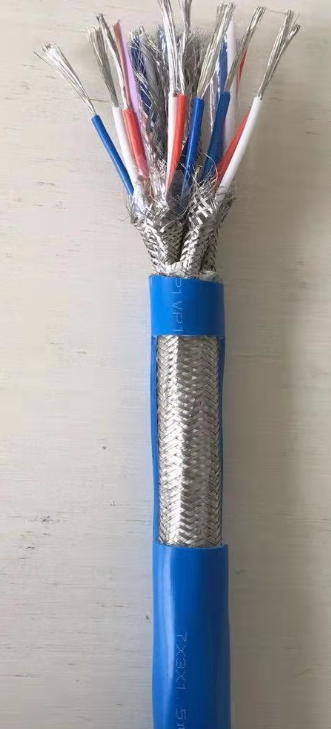

本安電纜ia-KYJPVP-8*1.0
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述
一.本安電纜ia-KYJPVP-8*1.0廣泛應用于化學醫藥、鋼鐵、電力、輕工等行業自動儀器、儀表監測回路、計算機控制系統、集散性控制系統、遠動遙控系統，具有良好的抗外干擾能力，抗靜電感應能力與抗輻射磁場干擾能力。
二.本安電纜ia-KYJPVP-8*1.0導線線芯長期允許工作溫度不超過70℃，允許彎曲半徑不小于電纜外徑的10倍。
電纜線芯之間，線芯與屏蔽之間能承受交流50HZ1000V電壓試驗5min。
電纜任******緣線芯在IKHz時的工作電容不大于200nF/KM。
電纜任******緣線芯的電感與電阻之比均不大于50uH/Ω。
輻射電磁場在頻率20-200MHz的范圍內，場強為120dB(7mv)的電磁場中，電纜線芯內感應強度小于50dB。
三.本安電纜ia-KYJPVP-8*1.0抗外磁場能力：
在頻率為50Hz，強度為400A/m的外界磁場下，當電纜的一端輸入頻率為1KHz，電流強度在0-100mA變化時，電纜的另一端輸入信號變化值不超過±50uA。
四.型號及名稱：本安控制電纜 ia-KYJPVP-10*1.5
序號 型號 名稱及主要使用范圍
1 ia-KVPV 銅芯聚氯乙烯絕緣及護套銅絲編織屏蔽本安用控制電纜 聚氯乙烯絕緣
復合屏蔽本安 電纜具有良好 的電性能和抗 干攏性能，可 用于高要求及 強干擾場合。
2 ia-KVPVP 銅芯聚氯乙烯絕緣及護套銅絲編織分屏蔽及總屏蔽本安用控制電纜
3 ia-KVP2V 銅芯聚氯乙烯絕緣及護套銅帶屏蔽本安用控制電纜
4 ia-KVP2VP2 銅芯聚氯乙烯絕緣及護套銅帶分屏蔽及總屏蔽本安用控制電纜
5 ia-KVP3V 銅芯聚氯乙烯絕緣及護套鋁／塑復合膜分屏蔽本安用控制電纜
6 ia-KVP3VP3 銅芯聚氯乙烯絕緣及護套鋁／塑復合膜分屏蔽及總屏蔽本安用控制電纜
7 ia-KVPVR 銅芯聚氯乙烯絕緣及護套銅絲編織分屏蔽本安用控制軟電纜
8 ia-KYPVPR 銅芯聚氯乙烯絕緣及護套銅絲編織分屏蔽及總屏蔽本安用控制軟電纜
9 ia-XVPV 銅芯聚氯乙烯絕緣及護套銅絲編織分屏蔽本安用控制電纜
10 ia-KYPVP 銅芯聚氯乙烯絕緣及護套銅絲編織分屏蔽及總屏蔽本安用控制電纜
11 ia-KYP2V 銅芯聚乙烯絕緣聚氯乙烯護套銅帶分屏蔽本安用控制電纜
12 ia-KYP2VP2 銅芯聚乙烯絕緣聚氯乙烯護套銅帶分屏蔽及總屏蔽本安用控制電纜
13 ia-KYP3V 銅芯聚乙烯絕緣聚氯乙烯護套鋁／塑復合膜分屏蔽本安用控制電纜
14 ia-KYP3VP3 銅芯聚乙烯絕緣聚氯乙烯護套鋁／塑復合膜分屏蔽及總屏蔽本安用控制電纜
15 ia-KYPVR 銅芯聚氯乙烯絕緣及護套銅絲編織分屏蔽本安用控制軟電纜
16 ia-YPVPR 芯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽及總屏蔽本安用控制軟電纜
17 ia-KYJPV 銅芯交聯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽本安用控制電纜
18 ia-KYJPVP 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽及總屏蔽本安用控制電纜
19 ia-KYJP2V 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶分屏蔽本安用控制電纜
20 ia-KYJP2VP2 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶分屏蔽及總屏蔽本安用控制電纜
21 ia-KYJP3V 銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁／塑復合膜屏蔽本安用控制電纜
22 ia-KYJP3VP3 銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁／塑復合膜分屏蔽及總屏蔽本安用控制電纜
23 ia-KYJPVR 銅芯交聯聚乙烯絕緣及聚氯乙烯護套銅絲編織分屏蔽本安用控制軟電纜
24 ia-KYJPVPR 銅芯交聯聚乙烯絕緣及聚氯乙烯護套銅絲編織分屏蔽及總屏蔽本安用控制軟電纜.
本安電纜 防爆電纜六：藍色護套計算機屏蔽電纜代號名稱和含義
表2
項目 | 代號 | 說明 |
阻燃特性 | ZR | 分A、B、C級阻燃 |
系列代號 | IA-DJ | 本安用計算機電纜（包括DCS電纜） |
絕緣材料 | Y | 聚乙烯 |
YJ | 交聯聚乙烯 | |
WD | 低煙無鹵阻燃聚烯烴 | |
F（F46） | 聚全氟乙丙烯 | |
護套材料 | WD | 低煙無鹵阻燃聚烯烴 |
V | 聚氯乙烯 | |
G | 硅橡膠 | |
屏蔽材料 | P | 銅絲編織屏蔽 |
P1 | 鍍錫銅絲屏蔽 | |
P2 | 銅帶繞包屏蔽 | |
P3 | 鋁塑繞包屏蔽 | |
鎧裝材料 | 22 | 鋼帶鎧裝聚氯乙烯護套 |
32 | 鋼絲鎧裝聚氯乙烯護套 | |
導體結構 | A | 單股導體 |
B | 7股絞合導體 | |
R | 多股絞合導體 | |
規格 | 對數1-37 | |
每對芯數2-3 | ||
導體線芯截面0.5-2.5 |
